廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
■1：2或1:4寬電壓輸入范圍
■ 國際標準引腳方式
■ 典型轉換效率85%
■ 具有良好的屏蔽抗干擾功能及電磁兼容性
■ 具有輸出過流、短路保護、過熱保護、自恢復等功能
■散熱方式：自然冷卻
■尺寸：50.8mmx25.4mmx11.18mm
■寬工作溫度范圍：工業品-25℃-﹢85℃ 軍品-40℃-﹢85℃
■有良好的屏蔽抗干擾性能及電磁兼容性、輸出過流、短路保護、 過熱保護 、 自恢復等功能
一、電氣性能參數
| 項目 | 標稱輸入電壓（VDC） | 最小 | 標稱 | 更大 |
輸入電壓范圍 |
12 | 9 | 12 | 18 |
| 24 | 18 | 24 | 36 | |
| 48 | 36 | 48 | 75 | |
| 110 | 72 | 110 | 144 | |
| 18 | 9 | 18 | 36 | |
| 36 | 18 | 36 | 75 | |
| 輸出電壓精度 | ≤±1%Vo | |||
| 電壓調整率 | ≤±2%Vo | 輸入全范圍電壓變化 | ||
| 紋波噪聲 | ＜1%Vo | |||
| 過流保護 | ＞110% | |||
| 負載調整率 | ≤±1%Vo | 20~額定負載變化 | ||
| 效率 | ≥85% | 標稱輸入電壓、輸出滿載 | ||
| 短路保護 | 有 | 長期自恢復 | ||
| 工作頻率 | 300KHz | |||
| 工作溫度 | 工業品-25℃-﹢85℃ 軍用品-40℃-﹢85℃ |
|||
| 隔離電阻 | 500MΩ | |||
| 儲存溫度 | 工業品-45℃-﹢105℃ 軍用品-55℃-﹢105℃ |
|||
| 工作濕度 | 5%-85%HR | |||
| 儲存濕度 | 5%-95%HR | |||
隔離耐壓 |
輸入-輸出-1500VDC 輸入-地-1500VDC 輸出-地-1500VDC |
漏電流≤3mA |
||
| 散熱方式 | 自散熱 | |||
| 安裝方式 | PCB焊接式 | |||

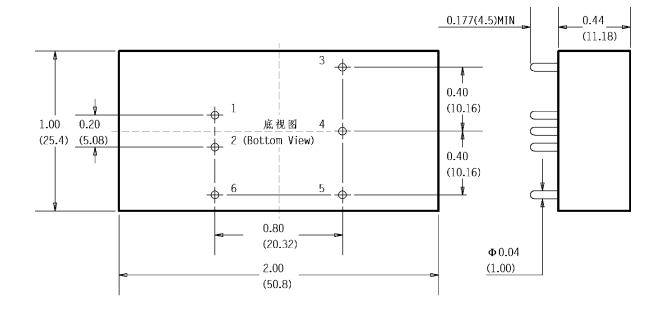

二、外形尺寸及管腳定義（單位mm）

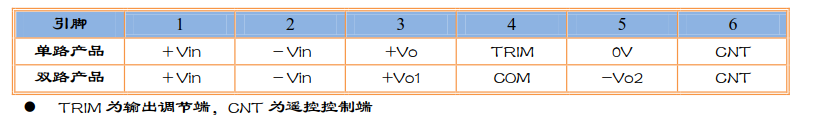

三、管腳定義功能
OY0O8X%40(~V1~%5BCL5CW.png)
<
<
<
